CS 型热力管道伸缩器

CS 型热力管道伸缩器
一、适用范围:

CS 型热力管道伸缩器

产品适用于输送温度不高于 450 度的蒸汽和热水管线上。
二、功能介绍:
热力管道伸缩器型号 CS 型,它是由伸缩套、压盘和伸 缩体组合而成。主要用在蒸汽管道上面,补偿蒸汽管道因热 胀冷缩产生的位移。
优点:伸缩量大、安装简单方便、维护方便 特点:耐高温、耐高压
三、安装注意事项:
1、安装前松开压盘螺栓,将伸缩器拉长至*大长度(安装长度)(见右表),然 后对角法拧紧螺栓,切勿压扁。
2、本伸缩器应安装在管道的直线段上两个固定支架之间,为保证伸缩器正常伸缩 并防止拉脱,应设有导向支架和挡件。


型号意义




公称通径
DN

伸缩量

*小长度
Lmin

*大长度
Lmax

安装长度
L

40

250

400

650

650

50

250

400

650

650

65

250

420

670

670

80

250

420

670

670

100

250

435

685

685

125

250

435

685

685

150

250

435

685

685

200

260

460

720

720

250

260

460

720

720

300

270

490

760

760

350

270

490

760

760

400

280

520

800

800

450

280

520

800

800

500

300

550

850

850

600

310

570

880

880

700

320

605

925

925

900

330

640

970

970

1000

350

700

1050

1050

1200

360

740

1100

1100

1400

370

780

1150

1150

1600

380

820

1200

1200



序号

名称

数量

材料

1

伸缩体

1

Q235、不锈钢

2

压盘

1

Q235、不锈钢

3

伸缩套

1

Q235、不锈钢

4

密封圈

1

氟橡胶、石墨盘根

5

螺栓

Q235A、35、不锈钢

6

螺母

N

Q235、不锈钢

7

外层

1

热力油漆喷漆

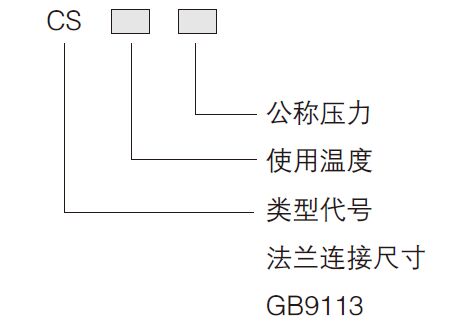

型号意义说明
说明:我公司生产的套管式伸缩器可为城镇自来水塔、泵房、水表及阀门安装拆 换提供极大的方便,以及对长距离管道因温差引起的伸缩问题,起到了良好的填补作 用,代替了 U 型管。此产品可用于给排水工程方面,用于热力工程方面的,一般温度 按 250℃,压力按 1.6MPa 出厂。同时也可根据用户的需求而生产特殊参数系列的产品, 以满足于煤气、石油、化工、水电等领域,其连接形式有:双盘式、插盘式、承盘式; 法兰连接尺寸按现行国家标准,可按用户要求加防拉脱限位螺栓。
安装注意事项
1. 安装应在*大与*小长度之间,可根据实际情况进行调整。
2. 安装时,松开填料压盘各螺栓,调整好安装长度、并将两端与管子(或阀门、水表) 按设计要求安装好,再检查填料是否放好,*后压上填料压盘,用对角法拧紧螺栓切 勿压偏,使其起到止漏作用。
3. 伸缩器安装在止回阀后。
4. 伸缩器两端必须设置支墩,它本身不承受轴向压力,必要时可加防拉脱。
