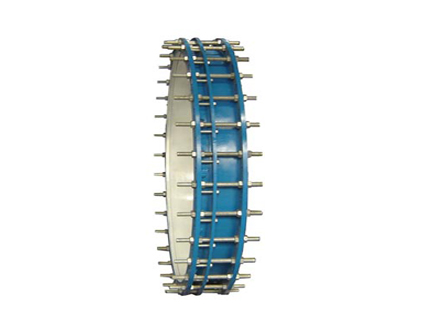

VSSJAF/C2F 型双法兰松套传力接头

VSSJAF/C2F 型双法兰松套传力接头

一、适用范围

本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于 250℃的蒸汽和颗粒粉状等介质。

二、功能介绍

双法兰松套传力接头，型号 VSSJAF（1990 标准）或 C2F（2007 标准）型，由法兰式松套伸缩接头和短管法兰、传力螺杆等构件组成。它能传递被连接件的压力推力（盲板力）和补偿管路安装误差，不能吸收轴向位移，主要用于与泵、阀门等附件的松套连接。

优点：安装简单方便、方便阀门安装、可承受管线的轴向拉力。

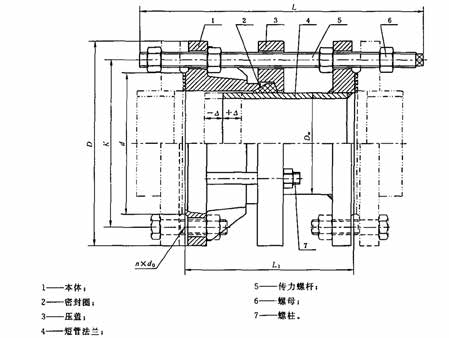

PN0.6MPa 的双法兰松套传力接头的基本尺寸

公称通径 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸 L1		调节量 △	重量 /kg
		法兰外径 D	螺栓孔中心圆直径 D1	螺栓孔			安装尺寸 L1
		法兰外径 D	螺栓孔中心圆直径 D1	n/ 个	do		max	min
65	76	160	130	4	14	290	220	180	20	11.8
80	89	190	150		18	330				13.5
100	114	210	170							18.6
125	140	240	200	8						23.8
150	168	265	225							30.4
200	219	320	280							36.9
250	273	375	335	12						49.6
300	325	440	395		22	370	245	195	25	61.5
350	377	490	445							79.3
400	426	540	495	16						91.2
450	480	595	550	16						104.1
500	530	645	600	20						123.2
600	630	755	705	20	26	400	265	215		169.8
700	720	860	810	24	26	400	265	215		208.9
800	820	975	920		30	540	380	320	30	346.1
900	920	1075	1020							380.6
1000	1020	1175	1120	28						438.8
1200	1220	1405	1340	32	33	580	400	340		646.7
1400	1420	1630	1560	36	36	580	400	340		843.6
1600	1620	1830	1760	40	36	600	410	350		1189.7
1800	1820	2045	1970	44	39	600	410	350		1394.8
2000	2020	2265	2180	48	42	660	430	370		1665.5
2200	2220	2475	2390	52						2056.7
2400	2420	2685	2600	56						2350.1
2600	2620	2905	2810	60	48	750	490	410	40	2720.4
2800	2820	3115	3020	64						3053.2
3000	3020	3315	3220	68						3460.3
3200	3220	3525	3430	72						3912.6

PN1.0MPa 的双法兰松套传力接头的基本尺寸

公称通径 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸 L1		调节量 △	重量 / kg
		法兰外径 D	螺栓孔中心圆直径 D1	螺栓孔			安装尺寸 L1
		法兰外径 D	螺栓孔中心圆直径 D1	n/ 个	do		max	min
65	76	185	145	4	18	330	220	180	20	13.1
80	89	200	160	8						15.0
100	114	220	180							20.7
125	140	250	210							26.4
150	168	285	240		22	340				33.8
200	219	340	295							41.0
250	273	395	350	12						55.1
300	325	445	400	12		370	245	195	25	68.3
350	377	505	460	16		370				88.1
400	426	565	515	16	26	380				101.3
450	480	615	565	20						115.7
500	530	670	620							136.9
600	630	780	725		30	420	265	215		188.7
700	720	895	840	24	30	420	265	215		232.1
800	820	1015	950	24	33	560	380	320	30	384.6
900	920	1115	1050	28	33					422.9
1000	1020	1230	1160	28	36					487.6
1200	1220	1455	1380	32	39	600	400	340		718.6
1400	1420	1675	1590	36	42	630	400	340		888.0
1600	1620	1915	1820	40	48	670	410	350		1252.3
1800	1820	2115	2020	44		670	410	350		1468.2
2000	2020	2325	2230	48		690	430	370		1753.5
2200	2220	2550	2440	52	56	730				2165.2
2400	2420	2760	2650	56		730				2473.7
2600	2620	2960	2850	60		820	490	410	40	2864.5
2800	2820	3180	3070	64		820				3214.2
3000	3020	3405	3290	68	60	840				3642.3
