VSSJA-2/B2F 双法兰松套限位伸缩接头

Henan Zhongyue Valve Manufacturing Co. Ltd
— 松套伸缩接头系列—

VSSJA-2/B2F 双法兰松套限位伸缩接头

VSSJA-2/B2F 双法兰松套限位伸缩接头

一、主要功能
本产品适用于输送海水、淡水、 冷热水、饮用水、生活污水、原油、 燃油、润滑油、成品油、空气、煤气、 温度不高于 250℃的蒸汽和颗粒粉 状等介质。
二、功能介绍
双法兰式限位伸缩接头，型号 VSSJA-2 或 B2F 型，管道两边法兰的连接方式， 安装在管道上可以和阀门连接，既补偿了管道的伸缩量又对阀门的维修提供了方便。

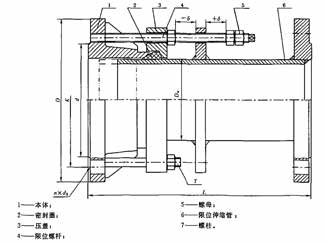

它是由松套伸缩接头和一个法兰限位短管组合而成。它能防止管道因超量位移导 致补偿接头的泄露或损坏，主要用于在允许位移范围内吸收轴向位移但不能承受轴向 压力产生的管道推力的松套连接。
优点：伸缩量大、安装方便快捷。 特点：适用于两端法兰连接的管道上面。
三、外形尺寸表

VSSJA-1/BF VSSJA-2/B2F法兰松套限位伸缩接头基本尺寸（PN 0.6 1.0 MPa）


公称 尺寸 DN

管子外径 DW

外形尺寸

伸缩量 δ

法兰连接尺寸

DW

Do

L

L2

L1

0.6Mpa

1.0Mpa

D

K

n-do

D

K

n-do

65

76

76





340





340





105





±25

160

130

4-ф14

185

145

4-ф18

80

89

89

190

150



4-ф18

200

160



8-ф18

100

108

108

210

170

220

180

114

114

125

133

133

240

200



8-ф18

250

210

140

140

150

159

159

265

225

285

240



8-ф22

168

168

200

219

219

320

280

340

295

250

273

273

375

335

12-ф18

395

350

12-ф22

300

325

325





350





370





130





±32.5

440

395

12-ф22

445

400

12-ф22

350

377

377

490

445

505

460

16-ф22

400

426

426

540

495

16-ф22

565

515

16-ф26

450

480

480

595

550

615

565

20-ф26

500

530

530

645

600

20-ф22

670

620

20-ф26

600

630

630

755

705

20-ф26

780

725

20-ф30

700

720

720

860

810

24-ф26

895

840

24-ф30

800

820

820





590



600





220





±65

975

920

24-ф30

1015

950

24-ф33

900

920

920

1075

1020

1115

1050

28-ф33

1000

1020

1020

1175

1120

28-ф30

1230

1160

28-ф36

1200

1220

1220

1405

1340

32-ф33

1455

1380

32-ф39

1400

1420

1424



640

1630

1560

36-ф36

1675

1590

36-ф42

1600

1620

1624

1830

1760

40-ф36

1915

1820

40-ф48

1800

1820

1824

2045

1970

44-ф39

2115

2020

44-ф48

2000

2020

2026

2265

2180

48-ф42

2325

2230

48-ф48

2200

2220

2226

2475

2390

52-ф42

2550

2440

52-ф56

2400

2420

2426

2685

2600

56-ф42

2760

2650

56-ф56

2600

2620

2626



600



710



240



±70

2905

2810

60-ф48

2960

2850

60-ф56

2800

2820

2826

3115

3020

64-ф48

3180

3070

64-ф56

3000

3020

3026

3315

3220

68-ф48

3405

3290

68-ф56

3200

3220

3230

3525

3430

72-ф48

-

-

-

3400

3420

3432

3735

3640

76-ф48

-

-

-

3600

3620

3632

3970

3860

80-ф56

-

-

-

VSSJA-1/BF VSSJA-2/B2F法兰松套限位伸缩接头基本尺寸（PN 1.6 2.5Mpa）


公称 尺寸 DN

管子外径 DW

外形尺寸



伸缩 量 δ

法兰连接尺寸



DW



Do



L



L2



L1

1.6Mpa

2.5Mpa

D

K

n-do

D

K

n-do

65

76

76







340







340







105







±25

185

145

4-ф18

185

145



8-ф18

80

89

89

200

160



8-ф18

200

160



100

108

108



220



180



235



190



8-ф22

114

114



125

133

133



250



210



8-ф18



270



220



8-ф26

140

140



150

159

159



285



240



8-ф22



300



250

168

168

200

219

219

340

295

12-ф22

360

310

12-ф26

250

273

273

405

355



12-ф26

425

370

12-ф30

300

325

325





350





370





130





±32.5

460

410

485

430

16-ф30

350

377

377

520

470

16-ф26

555

490

16-ф33

400

426

426

580

525

16-ф30

620

550

16-ф36

450

480

480

640

585

20-ф30

670

600

20-ф36

500

530

530

715

650

20-ф33

730

660

20-ф36

600

630

630

840

770

20-ф36

845

770

20-ф39

700

720

720

910

840

24-ф36

960

875

24-ф42

800

820

820





590



600





220





±65

1025

950

24-ф39

1085

990

24-ф48

900

920

920

1125

1050

28-ф39

1185

1090

28-ф48

1000

1020

1020

1255

1170

28-ф42

1320

1210

28-ф55

1200

1220

1220

1485

1390

32-ф48

1530

1420

32-ф55

1400

1420

1424



640

1685

1590

36-ф48

1755

1640

36-ф60

1600

1620

1624

1930

1820

40-ф55

1975

1860

40-ф60

1800

1820

1824

2130

2020

44-ф55

2195

2070

44-ф68

2000

2020

2026

2345

2230

48-ф60

2425

2300

48-ф68

本产品执行标准 GB/T12465-2007, 适用于输送海水、淡水、冷热水、饮用水、生 活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于 250℃的蒸汽和颗 粒粉状等介质管路的松套补偿接头的设计、制造和验收。
主要分为三大类接头：松套伸缩接头、松套限位伸缩接头、松套传力接头。

二、产品型号编制说明

主体材料代号

G

Q

N

材料名称

碳钢

球墨铸铁

不锈钢



密封圈材料代号

NBR

CR

NR

FPM

材料名称

丁腈橡胶

氯丁橡胶

天然橡胶

氟橡胶

三、主要金属零件材料表

零件名称

材料



本体、限位短管、 短管法兰、压盖

名称

牌号

标准号

碳素结构钢

Q235A、Q235B

GB/T700-1988

优质碳素结构钢

20、35、45

GB/T699-1999

球墨铸铁

QT400-15、QT450-10

GB/T1348-1988

不锈钢

0Cr18Ni9、00Cr17Ni14Mo2
304、316L、316

GB/T3280-1992
GB/T4237-1992



螺栓、传力螺杆、 螺柱、螺母

碳素结构钢

Q235A

GB/T700-1988

优质碳素结构钢

35、45

GB/T699-1999

不锈钢

0Cr18Ni9、00Cr17Ni14Mo2
1Cr18Ni9Ti、304、316L、316

GB/T1220-1992

四、密封圈用橡胶材料

名称

胶料代号

标准号

适用介质





橡胶

GPL70

HG/T309-1-2000

海水、淡水、冷水、空气、饮用水、生活污水

SL70

HG/T3093-1988

原油、成品油

G70

HG/T3092-1988

燃气

FN70

HG/T3098-2001

燃油

RS70

HG/T3097-1989

110℃

F70

AMS7278B-1982

蒸汽

五、密封材料耐介质性能

介质

介质

氯

天然橡胶

氟橡胶

浓硝酸

×

×

×

△

浓硫酸

×

×

×

○

浓盐酸

×

△

-

△

浓磷酸

×

△

-

△

浓氢氧化钠

○

○

△

△

无水氨

△

△

△

△

稀硝酸

×

×

×

○

稀硫酸

△

△

△

△

稀盐酸

×

○

△

△

稀醋酸

×

×

×

△

稀氢氧化钠

○

○

△

×

氨水

△

△

△

○

笨

×

×

×

○

汽油

○

○

×

○

石油

△

√

×

○

四氧化碳

○

×

-

○

二硫化碳

○

×

-

-

乙醇

○

○

○

○

甲酚

×

△

-

△

丙腈

×

△

-

×

丁醇

☆

☆

○

☆

丁二烯

○

-

-

-

水

○

○

○

○

海水

○

○

√

○

工作温度

-30-120℃

-40-120℃

-50-80℃

-20-250℃

代号

N

C

R

F

备注 :

“○”- 可用，寿命较长；“△”- 可用，寿命一般；“√”- 可用，寿命较短； “×”- 不可用；       “-”- 不推荐；           “☆”- 任何浓度均可用；
