D 型大挠度松套补偿接头

Henan Zhongyue Valve Manufacturing Co. Ltd
— 其他松套补偿接头—

D 型大挠度松套补偿接头

D 型大挠度松套补偿接头

性能特点

D 型大挠度松套补偿接头

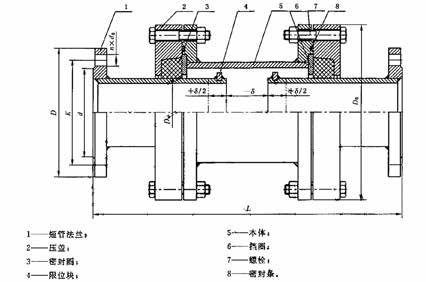

大挠度松套补偿接头是在吸收国外先进的技术并结合我国 实情基础上研究开发的一种新型管道连接器。其主要结构有短 管法兰、压盖、滑动管和密封装置等组成。它采用独特的抗轴 力设计,结构简单、密封性能可靠、抗拉脱力强。具有较大的 可挠量和伸缩量,适用于工况恶劣、地形复杂场合的管道。



序号

名称

数量

材    料

1

短管法兰

2

Q235、20、不锈钢

2

固定螺柱

-

Q235

3

固定螺母

-

4

压盖

2

Q235、20、不锈钢

5

滑动管

1

Q235、20、不锈钢

6

螺栓

1

Q235、35、不锈钢

7

螺母

-

8

限位块

2

Q235、20

9

挡圈

2

10

密封圈

2

NBR  FPM NBR


公称
尺寸 DN

可挠

(o)

伸缩量 mm



L



D1

法兰连接尺寸

0.6Mpa

1.0Mpa

1.6Mpa

D

K

n-do

D

K

n-do

D

K

n-do

100



7



±60

520

305

210

170

4-ф18

220

180

8-ф18

220

180

8-ф18

200

560

415

320

280

8-ф18

340

295

8-ф22

340

295

12-ф22

300

605

530

440

395

12-ф22

445

400

12-ф22

460

410

12-ф26

400

660

645

540

495

16-ф22

565

515

16-ф26

580

525

16-ф30

500

670

750

645

600

20-ф22

670

620

20-ф26

715

650

20-ф33

600

720

870

755

705

20-ф26

780

725

20-ф30

840

770

20-ф36

700





6.5





±65

750

960

860

810

24-ф26

895

840

24-ф30

910

840

24-ф36

800

810

1085

975

920

24-ф30

1015

950

24-ф33

1025

950

24-ф39

900

855

1185

1075

1020

24-ф30

1115

1050

28-ф33

1125

1050

28-ф39

1000

950

1305

1175

1120

28-ф30

1230

1160

28-ф36

1255

1170

28-ф42

1200

1000

1505

1405

1340

32-ф33

1455

1380

32-ф39

1485

1390

32-ф48

1400

1050

1715

1630

1560

36-ф36

1675

1590

36-ф42

1685

1590

36-ф48

1600

1140

1930

1830

1760

40-ф36

1915

1820

40-ф48

1930

1820

40-ф56

1800





6





±75

1200

2150

2045

1970

44-ф39

2115

2020

44-ф48

2130

2020

44-ф56

2000

1250

2370

2265

2180

48-ф42

2325

2230

48-ф48

2345

2230

48-ф60

2200

1300

2570

2475

2390

52-ф42

2550

2440

52-ф56

-

-

-

2400

1420

2820

2685

2600

56-ф42

2760

2650

56-ф56

-

-

-

2600

1450

3020

2905

2810

60-ф48

2960

2850

60-ф56

-

-

-

2800

1500

3230

3115

3020

64-ф48

3180

3070

64-ф56

-

-

-

3000

1600

3440

3315

3220

68-ф48

3405

3290

68-ф60

-

-

-

3200

1780

3685

3525

3430

72-ф48

-

-

-

-

-

-
