矩形非金属膨胀节

矩形非金属膨胀节
非金属补偿器是由柔性补偿件、法兰或者接管、保温隔热材料及螺栓拉杆等构成， 可以在较小的尺寸范围内提供较大的轴向、角向和侧向位移。特性是无反推力，主体 材料为玻璃纤维织物及其涂覆制品，无力的传递。使用非金属补偿器可简化设计，避 免使用大的支架，节省大量的材料和劳动力。继而起到消声减震（纤维织物和保温棉 本身具有吸声减震的作用，能有效地减少锅炉、风机等系统的噪声和震动）的作用。 同时具备优良的耐高温、耐腐蚀和密封性能，采用有机硅、氟等高分子材料涂覆处理， 具有优良的耐高温、耐腐蚀和密封性能。安装维修方便。
非金属补偿器（非金属膨胀节）性能特点
非金属补偿器主要由柔性补偿件（非金属材料）、两端连接件（法兰或端管）、 调整件（螺纹拉杆）及保温隔热材料组成。主要用于输送粉尘、气体、烟气、煤气及 其它气体补偿管道系统因温度变化、机械振动及基础下沉所引起的位移补偿。
• 补偿热膨胀： 非金属补偿器（非金属膨胀节）可以在较小的尺寸范围内提供较大的 多维方向补偿。
• 补偿安装误差：由于管道连接中，系统误差在所难免，非金属补偿器（非金属膨胀节） 可以较好地消除安装误差。
• 消声隔震： 纤维织物、保温棉本身具有吸声、隔绝震动传递的功能，能有效地减小 锅炉、风机等系统的噪声和震动。
•  无反推力： 由于主体材料为纤维织物，无力的传递。用非金属膨胀节可简化设计。
•  密封性能好： 在各种介质作用下，具有良好的密封性。安装维修方便。

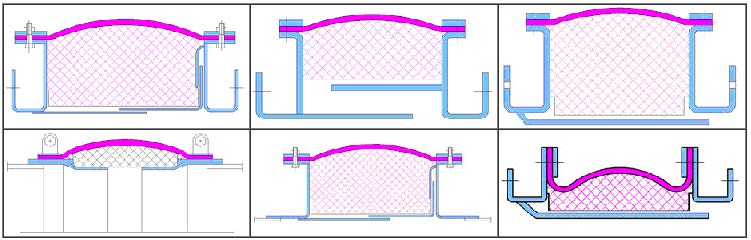

非金属补偿器（非金属膨胀节）常用的六种结构型式



补偿段长度 (h/
mm)

100

200

250

300

350

400

450

500

550

600

650

700

800

900



补偿量 (mm)



轴向位移 (x/mm)

-30

-50

-75

-85

-105

-125

-130

-140

-165

-175

-195

-205

-225

-240

+15

+20

+30

+36

+45

+45

+50

+55

+58

+62

+66

+70

+74

+80

横向位移
(y/mm)

±10

±15

±25

±30

±45

±50

±60

±68

±70

±73

±75

±80

±85

±90

工作温度 (t℃ )

a=100-200，b=200-300，c=300-450，d=450-500，
e=500-600，f=600-700，g=700-100

工作压力 P(Kpa)

±10~±300，如用户要求，超范围压力，可另行设计。



流速

a-b

v=8-15

c-d

v8=-20

非金属补偿器（非金属膨胀节）应用范围
• 燃气轮机排气管道
• 脱硫系统
• 各种工业的烟风道、排气系统
• 燃煤锅炉、循环硫化床锅炉以及余热锅炉的 烟风道



矩形金属波纹管膨胀节应用范围
矩形金属膨胀节用于燃气涡轮排气系统，涡轮机或者冷凝器的连接部位，热水器 的排气口，压力通风扇的封口，废气排放管道，交流换热器，沉淀器和其它的蒸汽及 大型管道系统。
矩形金属波纹管膨胀节设计主意事项
指定膨胀节的轴向位移 以表明应用在膨胀节上的位移方向是非常重要的，尤其是 大型的矩形管道上。当横向位移应用在“关键部位”要配合等量的轴向位移，这样要 比仅仅是横向位移应用 在“非关键部位”这种情况的效果要好很多。在许多实例中， 一个较长的复式的矩形金属膨胀节是**的实际解决方案。矩形金属膨胀节的原材料 选材范围非常广 泛，包括 300 系列奥氏体不锈钢，和高镍合金。
矩形金属波纹管膨胀节使用
